مینی برقی دوربین مداربسته مادون قرمز دوربین EOSS برای وسایل نقلیه بدون سرنشین

Jh602-28015 سیستم نظارت بر دوربین مادون قرمز دوربین مادون قرمز Ship-Borne (EOSS)

1.1 مقدمه تولید

سیستم نظارت برقی نوری J H602-28015 یک سیستم نظارت برقی نوری-مکانیکی کاملاً یکپارچه و مجهز به دوربین روزانه HD 1080p و دوربین حرارتی خنک شده MWIR است. دوربین در حال شکاف زدن به سکوی تثبیت شده 2 محوره و 2 گیگالی است. برجسته با طراحی جمع و جور و مدولار ، برای کشتی هایی که نیازهای نظامی و غیرنظامی مانند جستجوی ، مشاهده ، شناسایی و ردیابی اهداف سطح دریا را دارند ، که بطور گسترده در نیروی دریایی ، پلیس ، گارد ساحلی و دریایی و غیره استفاده می شود ، فراهم شده است.

عملکردهای اصلی 1.2

1. تثبیت 2 محوره (آزیموت و ارتفاع) ، سیستم کنترل ژیرو با دقت بالا و سیستم کنترل سروو ، شناسایی کامل پوشش را انجام می دهند.
2. اندازه جمع و جور ، وزن سبک ، سازگاری قوی ، مصرف کم انرژی و راندمان بالا.
3. عملکرد ردیابی ویدیو. ردیابی در زمان واقعی ، ردیابی دستی / خودکار و قفل خودکار در دسترس هستند.
4. تصحیح با دقت بالا ، محور نوری IR و CCD را تراز می کند.
5. Gimbal توسط نرم افزار کاربر پسند کنترل می شود
6. حالت عملکرد ، زاویه آزیموت و داده های زاویه ارتفاع قادر به نمایش در فیلم هستند و به عقب منتقل می شوند.
7. کاملاً آب بندی ، ضد آب ، مقاومت در برابر لرزش ، مقاومت در برابر شوک ، طول عمر طولانی در محیط سخت.

1.3.1 مشخصات سیستم

1. پوشش Azimuth: n × 360 درجه مداوم
2. Elevation Cove : -20 ° ~ + 75 ° ( افقی 0 درجه است ، d از سمت منفی است. )
3. دقت تثبیت: .50.5mrad (1σ)
4. دقت زاویه ای: 0.1 ± (1σ)
5. قالب تصویر خروجی: SDI

1.3.2 دوربین نور روز HD

1. CCD: SONY 1 / 2.8CMOS
2. وضوح تصویر: 1080 1920 1920
3. طول کانونی: 123 میلی متر 123 میلی متر z (بزرگنمایی نوری 30))
4. FOV: 63.7 ~ 2.3 درجه سانتیگراد
5. لنز: پیکسل 2.13 میلیون HD
6. تمرکز: خودکار

1.3.3 دوربین حرارتی IR

1. ردیاب: 512 12 512 ردیاب MWIR خنک کننده
2. طیف: 3μm ~ 5μm
3. اندازه پیکسل: 15μm × 15μm
4. طول کانونی: 30 میلی متر ~ 300 میلی متر

1.3.4 ماژول ردیابی فیلم

1. هدف جستجوی خودکار / دستی در منطقه مشخص شده

انتخاب هدف: قفل خودکار / دستی را پشتیبانی کنید
صحنه ردیابی هدف: به هوا ، به دریا (این امکان را دارد که بر اساس ویدیو / تصویر ارائه شده توسط کاربر ، هدف را بهینه کنید).
هدف بازپس گیری هوشمند پس از گم شدن در مدت زمان کوتاه

1. از دوربین FOV ثابت یا متغیر FOV پشتیبانی کنید. در وضعیت ردیابی ، هنگام تغییر FOV ، هدف را ردیابی می کند.
2. مولفه های:

• حداقل کنتراست ردیابی: 10٪
• حداقل SNR: 10dB
• حداقل اندازه هدف: پیکسل 3 3
• تأخیر در خروجی: <40ms
• دقت تشخیص: .10.1 درجه سانتیگراد
• زمان پردازش: <100ms
• محدوده تشخیص: آزیموت ± 60 درجه ، ارتفاع 45 درجه

1. ورودی ویدیو: فیلم دیجیتال HD-SDI یک طرفه ، فیلم آنالوگ PAL یک طرفه
2. خروجی ویدیو: فیلم دیجیتال یک طرفه SDI
3. ارتباطات: 1 طرفه RS422
4. ولتاژ کار: DC5V

1.3.5 پارامتر محیطی

1. دمای کارکرد: -20 ºC ~ + 50 ºC
2. دمای ذخیره سازی: -30 ºC ~ + 60 C
3. ضد لرزش: GJB 150.16A-2009 ، A.2.3.11 کشتی کلاس 21
4. ضد باران: GB 4208-2008 IP67

1.3.6 پارامتر فیزیکی

1. ابعاد : ≤Φ260mm × 360mm (H)
2. رنگ: نیروی دریایی خاکستری
3. وزن: 20 کیلوگرم
4. ولتاژ عامل: DC24V
5. مصرف برق: 50450 W
6. نصب و راه اندازی: دمپر لازم نیست. گیمبال به سختی با پایه قرار دارد. گیمبال دارای خط فارغ التحصیلی صفر در جهت آزیموت است.
   1. ترکیب سیستم

JH602-28015 EOSS برای قایق گشتی تهیه شده است که برای نظارت ، ردیابی و تعیین موقعیت های دریایی و هوایی مورد استفاده قرار می گیرد. در حالی که گشت گشت در حال انجام است ، وضعیت جیمبل و فیلم به نرم افزار منتقل شده و نمایش داده می شود. همچنین دستورات کنترلی توسط نرم افزار کاربر پسند به هدف اصلی و کنترل در زمان واقعی ارسال می شوند.
سیستم کامل از نرم افزار gimbal ، box الکترونیکی و نرم افزار بهره برداری و کنترل تشکیل شده است.

1. 1. گیمبال

Gimbal یک واحد حسگر (کابینت نوری) است که به یک سکو سروو دوتایی (ارتفاعی و آزیموت) می رود. واحد سنسور مجهز به دوربین حرارتی با وضوح بالا 640 512 MWIR با لنز زوم پیوسته 15 ~ 280 میلی متر و دوربین روزانه 1080 1920 1920 است که قادر به شناسایی ، شناسایی ، شناسایی و ردیابی هدف در روز و شب است. جیب با پایه با توجه به محیط عملی نصب شده است.
رابط خارجی اتصال هوایی 26pin است.

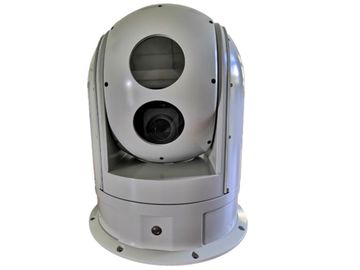

نقشه فیزیکی
