سیستم هدف گیری مادون قرمز الکترو نوری LWIR Uncooled VOx FPA با دوربین حرارتی و دوربین نور روز

            سیستم دوربین پهپاد فروسرخ الکترواپتیکال مادون قرمز LWIR Uncooled VOx FPA

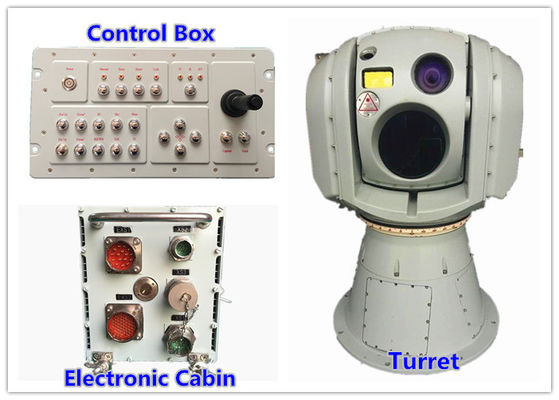

سیستم ردیابی EO/IR JH640-100 دستگاه یکپارچه ای است که واحد نوری، الکتریکی، ماشین آلات، کنترل و پردازش سیگنال را تشکیل می دهد و از آشکارساز الکترواپتیکی به عنوان جزء حساس و کنترل الکترومکانیکی برای تثبیت محور دید استفاده می کند. عملکرد ضبط، ردیابی، هدف گیری و تثبیت هدف را درک کنید.فناوری زیر شامل فناوری تشخیص هدف و ردیابی خودکار است.کنترل سروو ردیابی EO.کاربرد فناوری کنترل؛طراحی مکانیزم و پردازش سیگنال برای تعیین عملکرد سیستم ردیابی EO حیاتی است.اخیراً سیستم پیشرفته ردیابی EO مجهز به سنسورهایی با امواج و انواع مختلف مانند TV، IR، LRF، Localizer IR است و در طراحی آنها باید فاکتورهای زیر در نظر گرفته شود: فاصله عملیات، محیط، مشخصات هدف، دیافراگم اپتیک و فاصله کانونی. دقت تثبیت، وزن و حجم.

 کارکرد

• عایق کردن اختلال حامل و تثبیت LOS (خط دید)
• محدوده هدف
• زاویه و فاصله هدف گرفته شده را نسبت به محور مرجع گزارش دهید
• خود بررسی سیستم و گزارش نتیجه آزمایش
• مشاهده هدف، جستجو و هدف گیری در روز و شب
• ردیابی خودکار و دستی هدف

امکانات

• سیستم نوری با دقت بالا شامل لنز مادون قرمز ثابت، تلویزیون زوم پیوسته اپتیکال و LRF است.با سیستم کنترل زوم هوشمند، تصویر واضح است و محور نوری در محدوده 8 میلی متر تا 125 میلی متر پایدار است.
• پردازنده داخلی FPGA با یکپارچگی بالا دارای سرعت پردازش سریع، الگوریتم هوشمند و ردیابی بلادرنگ است.الگوریتم ردیابی الگوریتم های ردیابی نسبی و ردیابی مرکزی را برای مشتریان فراهم می کند تا با توجه به ویژگی های اهداف در زمینه های مختلف انتخاب کنند تا به ردیابی با کیفیت بالا دست یابند.
• پلت فرم تثبیت شده دو محوره همراه با سیستم کنترل ژیروسکوپ و سروو با دقت بالا، ثبات خوب و عملکرد ردیابی با دقت بالا را تضمین می کند.
• اجزای درجه نظامی، قابلیت اطمینان بالا، عمر طولانی در محیط سخت.

مشخصات فنی:
