محل منبع: | چين |
نام تجاری: | JOHO |
گواهی: | ISO9001:2000 |
شماره مدل: | jh640-800 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | مورد استاندارد تجهیزات ایمنی |
زمان تحویل: | 2 ماه بعد از دریافت پرداخت |
شرایط پرداخت: | T/T، اعتبارات اسنادی |
قابلیت ارائه: | 50 مجموعه / سال |
فن آوری: | فرو سرخ | سبک: | دوربین تصویربرداری حرارتی |
---|---|---|---|
تایپ کنید: | زوم پیوسته دوربین EO IR | فاصله کانونی: | بزرگنمایی مداوم 800 ~ 80 میلی متر |
استاندارد: | GJB | ویژگی: | ضد آب / ضد آب |
فاصله مؤثر: | 30 کیلومتر (هدف: وسیله نقلیه 2.3mx 2.3m) | برنامه های کاربردی: | پیمایش ، نظارت ، نجات |
برجسته: | دوربین تصویربرداری حرارتی با برد طولانی,دوربین تصویربرداری حرارتی مادون قرمز |

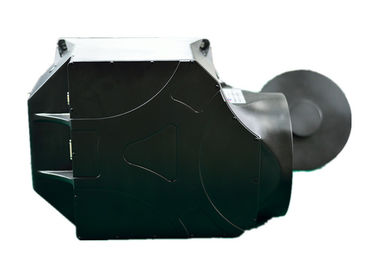

JH640-800 دوربین حرارتی با نظارت دوربرد HgCdTe FPA دوربرد RS232
1 مقدمه
1.1 اصل
دوربين معمول تجهيزات تصوير قابل مشاهده است. اصل شکل گیری تصویر آن بر اساس تفاوت بین بازتاب و بازتاب در سطح هدف است. اما دوربین حرارتی مادون قرمز کاملاً متفاوت است ، از اختلاف کنتراست حرارتی بین اهداف و شرایط محیطی اطراف برای شکل گیری تصاویر چگالی انرژی تابش حرارتی استفاده می کند ، ما آن را "تصویربرداری حرارتی" می نامیم. همانند موج نور و موج رادیویی ، اشعه مادون قرمز نوعی موج الکترومغناطیسی است. نمودار باند موج به شکل 1 اشاره دارد.
شکل 1 نمودار باند موج مادون قرمز
از آنجا که دید انسان نسبت به نور مادون قرمز حساس نیست ، دوربین حرارتی باید نور مادون قرمز را به نور مرئی تبدیل کرده و تصویر مادون قرمز را به تصویر قابل مشاهده تغییر دهد. همانطور که در شکل 2 نشان داده شده است ، عملکرد ترانسفورماتور از 2 مرحله تشکیل شده است. در مرحله اول ، از طریق ردیاب حرارتی مادون قرمز برای تبدیل اشعه های حرارتی به سیگنال های الکتریکی ، که دامنه آن می تواند قدرت تابش حرارتی را منعکس کند. ثانیاً ، برای نمایش سیگنالهای الکتریکی روی مانیتور و گرفتن تصویر حرارتی مادون قرمز قابل مشاهده.
شکل 2 اصل تصویربرداری مادون قرمز
دوربین حرارتی با نظارت دوربرد JH640-800 از ردیاب هواپیمای کانونی کانونی HGCdTe 640x512 MWIR نسل سوم استفاده می کند. ردیاب بعد از پردازش تجزیه و تحلیل دقیق سیگنال های برقی روی تخته های مدار پردازش تصویر ، سیگنال های خروجی آشکارساز و سیگنال های ویدئویی دیجیتال ، تشعشعات حرارتی مورد نظر را به سیگنال های الکتریکی تبدیل می کند. کامپیوتر میزبان دوربین حرارتی را از طریق رابط ارتباطی RS232 کنترل می کند. نمودار اصلی به شکل 3 اشاره دارد.
شکل 3 اصل دوربین حرارتی
1.2 ویژگی
دوربین حرارتی با نظارت دوربرد JH640-800 محصولی بالغ و قابل اطمینان است که توسط شرکت ما بطور مستقل و مطابق با استاندارد نظامی ساخته شده است. برای اطمینان از اینکه دوربین حرارتی کاملاً می تواند استاندارد نظامی را برآورده کند ، ما ماده ای با کیفیت بالا را انتخاب کرده و از فناوری ساخت رتبه برتر استفاده می کنیم. اکنون دوربین حرارتی به طور گسترده ای در زمینه های هوافضا ، صنایع نظامی ، دفاع از مرز و ساحل و نظارت بر امنیت شهر کاربرد دارد. این دوربین حرارتی مادون قرمز با تکنولوژی پیشرفته ، در سیستم شناسایی ، شناسایی و پیشگیری هشدار از هدف همه هوای مورد نیاز است.
دوربین حرارتی دارای مزایای اندازه کوچک ، حساسیت بالا ، کنترل آسان ، محدوده نظارت طولانی ، بزرگنمایی مداوم (فاصله کانونی 800 ~ 800 میلی متر است ، زمان حرکت کامل تمرکز بیش از 6s نیست) ، کلیه عملیات هواشناسی و ادغام مناسب. این می تواند به عنوان یک دستگاه واحد برای نظارت استفاده شود ، همچنین می تواند در غلاف الکترو نوری مورد استفاده قرار گیرد و به عنوان مؤلفه مادون قرمز (FLIR) به جلو نگاه شود.
مشخصات فنی:
DETECTOR | |
ردیاب | سرد HgCdTe FPA |
پیکسل | حالت: 640X512 حالت B: 320x256 |
دامنه طیفی | حالت: 3.7μm 8 4.8μm حالت B: 3.7μm ~ 4.8μm / 7.7μm ~ 11.0μm |
NETD | 25mK (با 25 درجه) |
دمای عملیاتی FPA | 90K ~ 120K |
نوع خنک کننده | خنک کننده چرخه استرلینگ |
خنک کننده | min6min در دمای 25 درجه سانتیگراد |
OPTICS | |
فاصله کانونی | 800 80 800 میلی متر (بزرگنمایی مداوم) F #: 4 |
FOV | 6.87 ° 50 5.50 ° ~ 0.69 ° × 0.55 ° (H x V) |
نمایش تصویر | |
خروجی تصویری | فیلم آنالوگ: استاندارد PAL فرکانس قاب: 25 هرتز فیلم دیجیتال: 14 بیت LVDS |
روشنایی و کنتراست | تنظیم خودکار / دستی |
قطبیت | BH&WH |
روابط ارتباطی | |
دستور و کنترل | RS232 |
منبع تغذیه | |
منبع تغذیه | 24VDC / 1.5A |
محدوده عرضه گسترده | 36V 18 18V |
مصرف برق | w25w |
محیطی | |
دمای کارکرد | -40ºC ~ + 60ºC |
دمای ذخیره سازی | -50ºC ~ + 70ºC |
لرزش و اثبات شوک | GJB150.16-86 /MIL-STD-810F-514.5 |
تست درجه حرارت بالا و پایین | GJB 150.3-86 / MIL-STD-810F-514.5 |
فیزیکی | |
وزن | 20 کیلوگرم |
اندازه | 460mm x 230mm x 325mm (LxWxH) |
رنگ | اکسید سیاه |
دامنه تشخیص | |
محدوده تشخیص | 30 کیلومتر (هدف: وسیله نقلیه 2.3mx 2.3m) |
