محل منبع: | چین |
نام تجاری: | JOHO |
گواهی: | ISO9001 |
شماره مدل: | JHS223-S02-30 |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
جزئیات بسته بندی: | مورد سفارشی آلیاژ آلومینیوم |
زمان تحویل: | دو ماه |
قابلیت ارائه: | 50 مجموعه در سال |
پیکربندی: | دوربین دوگانه نور روز + لیزر برد یاب | دوربین نور روز 1: | 1920*1080 |
---|---|---|---|
آشکارساز: | SONY 1/2.8 اینچی CMOS | برد یاب لیزری: | 15 متر تا 3.5 کیلومتر |
فاصله کانونی: | 4.3mm~129mm (F1.6~4.7) | HFOV: | 63.7 درجه ~ 2.3 درجه |
رابط ارتباطی: | RS485 | دقت موقعیت یابی هدف: | ≤20 متر |
دمای عملیاتی: | -20ºC ~ +50ºC | منبع تغذیه: | DC 12 ولت |
برجسته: | سیستم ردیابی اپتیکال مولتی سنسور,سیستم ردیابی الکترواپتیکال مهر و موم شده,سنسور نوری الکترونوری یاب لیزری |

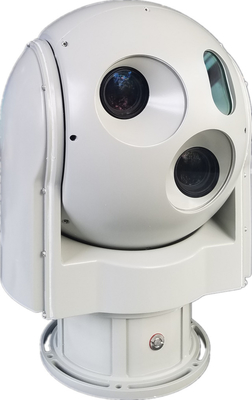

جی اچS223-S02-30سیستم ردیابی الکترواپتیکال کشتی یک سیستم جستجو و ردیابی یکپارچه نوری-مکانیکی-الکتریکی است که مجهز به 2 مجموعه دوربین نور روز HD 1080p با زوم پیوسته 30× و یک مسافت یاب لیزری 3.5 کیلومتر است.آی تیداردتثبیت 2 محوری آزیموت و ارتفاع، سیستم کنترل ژیروسکوپ و سروو با دقت بالا، برای عدم پوشش زاویه مرده در محدوده شناسایی،عمدتاً برای جستجو، مشاهده و ردیابی اهداف دریایی و اهداف هوایی و همچنین برای خروجی ویدیو و تصویر در زمان واقعی استفاده می شود.این به طور گسترده برای کاربرد نظامی و کاربرد مدنی امنیت عمومی، هشدار، و دریایی و غیره مستقر است.
دوربین نور روز NFOV | |
آشکارساز | SONY 1/2.8 اینچی CMOS |
پیکسل | 1920*1080 |
فاصله کانونی | 4.3-129 میلی متر (زوم اپتیکال 30 برابر) |
FOV | 63.7درجه-2.3درجه |
دوربین WFOV DAY LIGHT | |
آشکارساز | SONY 1/2.8 اینچی CMOS |
پیکسل | 1920*1080 |
فاصله کانونی | 4.3-129 میلی متر (زوم اپتیکال 30 برابر) |
FOV | 63.7درجه-2.3درجه |
برد یاب لیزری | |
طول موج | 1.55 میکرومتر |
محدوده | 15 متر تا 3.5 کیلومتر |
دقت اندازه گیری | ± 0.75 متر (50 ~ 1.5 کیلومتر)، ± 2 متر (> 1.5 کیلومتر) |
نرخ فرکانس | 2 هرتز |
سروو | |
دقت تثبیت | ≤0.5mrad (1σ) |
محدوده جهت برجک | آزیموت: 360 درجه پیوسته.ارتفاع: 90- تا 90 درجه |
حداکثر سرعت زاویه برجک | |
آزیموت | ≥30 درجه در ثانیه |
گام صدا | ≥30 درجه در ثانیه |
محیطی | |
محدوده دمای عملیاتی | -20ºC ~ +50ºC |
محدوده دمای ذخیره سازی | -30ºC ~ +60ºC |
ردیابی | |
حداقل نسبت کنتراست ردیابی | 3% |
حداقل اندازه ردیابی | 3×3 پیکسل |
خروجی تصویری | 1 خروجی شبکه |
ارتباط | RS422 |
قدرت | |
منبع تغذیه | DC 12 ولت |
فیزیکی | |
برجک ابعاد | ≤ Φ240×343mm |
وزن برجک | ≤ 10 کیلوگرم |
اجزای سیستم
این سیستم از گیمبال EO/IR و نرم افزار کامپیوتر میزبان، که در شکل 1 نشان داده شده است، تشکیل شده است.
ابعاد ساختار
