محل منبع: | چین |
نام تجاری: | JOHO |
گواهی: | ISO9001:2000 |
شماره مدل: | JH640-800 |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | جعبه تجهیزات ایمنی استاندارد |
زمان تحویل: | 2 ماه پس از دریافت پرداخت |
شرایط پرداخت: | T/T، L/C |
قابلیت ارائه: | 50 مجموعه / سال |
فن آوری: | فرو سرخ | منبع تغذیه: | 24VDC |
---|---|---|---|
طول فوکوس: | زوم پیوسته 800 تا 80 میلی متر | استاندارد: | GJB |
فاصله موثر: | 30 کیلومتر (هدف: وسیله نقلیه 2.3 متری 2.3 متری) | ویژگی: | ضد آب/ضد آب و هوا |
برنامه های کاربردی: | ناوبری، نظارت، نجات | نوع خنک کننده: | خنک کننده چرخه استرلینگ |
دستور و کنترل: | RS232 | دمای عملیاتی: | -40ºC~+60ºC |
وزن: | ≤20 کیلوگرم | ||
برجسته: | دوربین تصویربرداری حرارتی 24 VDC,دوربین تصویربرداری حرارتی مادون قرمز استاندارد GJB,دوربین تصویربرداری حرارتی مادون قرمز ISO9001 |

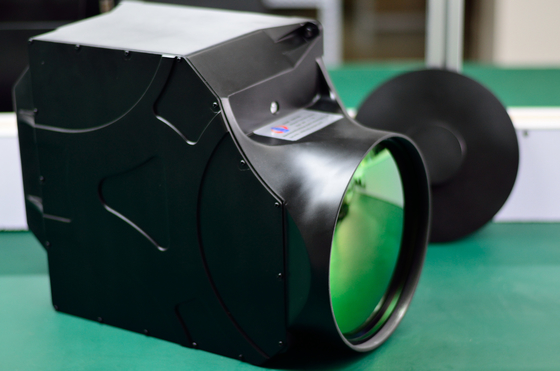

زوم پیوسته 800 تا 80 میلی متردوربین حرارتی مادون قرمز خنک شده
1.1سیستم اپتیک
دوربین حرارتی از سیستم اپتیکال زوم پیوسته موج میانی (3.7μm~4.8μm) استفاده میکند که ساختار انتقالی کاملی دارد که شامل گروه لنزهای ثابت جلو، گروه لنزهای زوم، گروه لنزهای جبرانی، گروه لنزهای ثابت پشت، گروه لنزهای بازتابنده و رله است.نمودار سیستم نوری به شکل 1 اشاره دارد.
شکل 1 نمودار سیستم نوری زوم پیوسته
گروه لنزهای زوم و گروه لنزهای جبرانی از 2 قطعه لنز جداکننده استفاده می کنند.به منظور اطمینان از کیفیت تصویر واضح و پایدار، هنگامی که لنزهای زوم در جهت محور حرکت می کنند، لنزهای جبرانی به طور همزمان با آنها حرکت می کنند تا جبران در زمان واقعی انجام شود.طراحی درایو دو موتور برای گروه لنزهای زوم و جبران می تواند حجم را کاهش دهد و وزن را کاهش دهد، در همان زمان، استفاده از بازتابنده ها به مسیر نور بازتابنده نیز می تواند حجم را بیشتر کاهش دهد.لنزهای رله مردمک ورودی را در مرکز سیستم ایجاد می کنند، قدرت کانونی و کالیبر هر لنز یکنواخت است تا 100٪ راندمان محافظ خنک شود.
1.2آشکارساز
دوربین حرارتی نظارت برد بلند JH640-800 نسل سوم وارداتی آشکارساز آرایه صفحه کانونی خیره سرد شده را انتخاب می کند، بالغ ترین و پرکاربردترین آشکارساز با کارایی بالا است.صفحه کانونی از مواد HgCdTe با پاسخ مادون قرمز موج میانی (3.7μm~4.8μm) ساخته شده است.تشخیص (D*) می رسد.با مزایای عملکرد خوب در منطقه طیفی موثر و محدوده دمای عملیاتی گسترده، این آشکارساز به طور گسترده ای برای تشخیص مادون قرمز، نظارت، نظارت، هشدار، جستجو و ردیابی هدف در هواپیما، کشتی، وسیله نقلیه و سایر حامل ها استفاده می شود.
خنک کننده آشکارساز از خنک کننده چرخه استرلینگ یکپارچه استفاده می کند که از اصل انبساط همسانتروپیک گازی با ویژگی های چند کاره و عمر طولانی استفاده می کند. زمان شروع، راندمان بالا، عمر طولانی، کنترل آسان، زمان کار مداوم طولانی و غیره.
1.3مدار پردازش سیگنال
1.3.1اصل
اگر آرایه های صفحه کانونی مادون قرمز را با چشم دوربین حرارتی مادون قرمز مقایسه کنیم، برد مدار پردازش تصویر مغز آن است.عملکرد اصلی مدار پردازش سیگنال (SPC) تجزیه و تحلیل سیگنال بلادرنگ جامع با هدف نقص تصویر مادون قرمز است.بر اساس پایداری دمایی FPA، SPC به توابع تولید سیگنال رانندگی، ترکیب ویدیوی استاندارد، ارتباطات با رایانه شخصی، ارتباط انسان و ماشین و غیره دست می یابد. اصل اساسی برد مدار پردازش سیگنال به شکل 2 اشاره دارد.
مشخصات فنی:
آشکارساز |
|
آشکارساز |
HgCdTe FPA خنک شده |
پیکسل |
حالت A: 640X512 حالت B: 320x256 |
محدوده طیفی |
یک حالت: 3.7μm~4.8μm حالت B: 3.7μm~4.8μm/7.7μm~11.0μm |
NETD |
≤25mK (در دمای 25℃) |
دمای عملیاتی FPA |
90 تا 120 هزار تومان |
نوع خنک کننده |
خنک کننده چرخه استرلینگ |
خنک کننده |
≤6 دقیقه در 25 درجه سانتیگراد |
اپتیک |
|
فاصله کانونی |
80 ~ 800 میلی متر (زوم پیوسته) F#: 4 |
FOV |
6.87°×5.50°~0.69°×0.55° (H x V) |
نمایش تصویر |
|
خروجی تصویری |
ویدئوی آنالوگ: استاندارد PAL فرکانس فریم: 25 هرتز فیلم دیجیتال: 14 بیت LVDS |
روشنایی و کنتراست |
تنظیم خودکار/دستی |
قطبیت |
BH&WH |
رابط ارتباطی |
|
دستور و کنترل |
RS232 |
منبع تغذیه |
|
منبع تغذیه |
24VDC/1.5A |
محدوده عرضه گسترده |
18 ~ 36 ولت |
مصرف برق |
≤25 وات |
محیطی |
|
دمای عملیاتی |
-40ºC~+60ºC |
دمای ذخیره سازی |
-50ºC~+70ºC |
ضد لرزش و ضربه |
GJB150.16-86 /MIL-STD-810F-514.5 |
تست دمای بالا و پایین |
GJB 150.3-86 / MIL-STD-810F-514.5 |
فیزیکی |
|
وزن |
≤20 کیلوگرم |
اندازه |
460mm x 230mm x 325mm (LxWxH) |
رنگ |
اکسید سیاه |
محدوده تشخیص |
|
محدوده تشخیص |
30 کیلومتر (هدف: وسیله نقلیه 2.3 متری 2.3 متری) |
