سیستم نظارت نوری الکترواپتیکال 2 محوری با دقت بالا EOSS

2 محور دقت بالا سیستم نظارت الکتریکی نوری کشتی (EOSS)

1.1 مقدمه تولید

جیH602-28015سیستم نظارت الکترواپتیکال کشتی، یک سیستم الکترواپتیکال مکانیکی بسیار یکپارچه است که مجهز به دوربین نور روز HD 1080p و دوربین حرارتی خنک‌شده MWIR است.دوربین به یک پلت فرم تثبیت شده 2 محوره و 2 گیمبال متصل می شود.با طراحی فشرده و مدولار، برای کشتی هایی که نیازهای نظامی و غیرنظامی مانند جستجو، رصد، شناسایی و ردیابی اهداف سطح دریا را برآورده می کنند، ارائه شده است که به طور گسترده در نیروی دریایی، پلیس، گارد ساحلی و دریایی و غیره استفاده می شود.

1.2 ویژگی های اصلی

1. تثبیت 2 محور (آزیموت و ارتفاع)، ژیروسکوپ با دقت بالا و سیستم کنترل سروو، شناسایی پوشش کامل را اجرا می کند.
2. اندازه جمع و جور، وزن سبک، سازگاری قوی، مصرف انرژی کم و بازدهی بالا.
3. عملکرد ردیابی ویدیوردیابی بلادرنگ، ردیابی دستی / خودکار و قفل خودکار در دسترس هستند.
4. تصحیح با دقت بالا باعث می شود که محور نوری IR و CCD همراستا باشند.
5. گیمبال توسط نرم افزار کاربر پسند کنترل می شود
6. داده‌های حالت عملکرد، زاویه آزیموت و زاویه ارتفاع می‌توانند روی ویدیو نمایش داده شوند و به عقب منتقل شوند.

1.3.1 مشخصات سیستم

1. پوشش آزیموت: n×360 درجه پیوسته
2. یارو ارتفاعخشم: -20°~+75°(افقی 0 استدرجه،دخود به خود منهای است.)
3. دقت تثبیت: ≤0.5mrad (1σ)
4. دقت زاویه ای: ± 0.1 درجه (1σ)
5. فرمت تصویر خروجی: SDI

1.3.2 دوربین HD Daylight

1. CCD: SONY 1/2.8CMOS
2. وضوح تصویر: 1920×1080
3. فاصله کانونی: 4.3mm~129mm (30× زوم اپتیکال)
4. FOV: 63.7°~2.3°
5. لنز: HD 2.13 میلیون پیکسل
6. فوکوس: اتوماتیک

1.3.3 دوربین حرارتی IR

1. آشکارساز: آشکارساز MWIR خنک شده 640×512
2. طیف: 3μm~5μm
3. اندازه پیکسل: 15μm×15μm
4. فاصله کانونی: 30 تا 300 میلی متر

1.3.4 ماژول ردیابی ویدیو

1. هدف جستجوی خودکار/دستی در ناحیه مشخص شده

انتخاب هدف: پشتیبانی از قفل خودکار/دستی
صحنه ردیابی هدف:به هوا، به دریا (می تواند هدف را بر اساس ویدئو/تصویر ارائه شده توسط کاربر بهینه کند).
بازپس گیری هوشمند هدف پس از از دست دادن در زمان کوتاه

1. پشتیبانی از دوربین FOV ثابت یا متغیر FOV.در وضعیت ردیابی، هنگام تغییر FOV، هدف را ردیابی می کند.
2. مولفه های:

• حداقل کنتراست ردیابی: 10%
• حداقل SNR: 10dB
• حداقل اندازه هدف: 3×3 پیکسل
• تاخیر خروجی: <40ms
• دقت تشخیص: ≤0.1 درجه
• زمان پردازش: <100 میلی ثانیه
• محدوده تشخیص: آزیموت ± 60 درجه، ارتفاع ± 45 درجه

1. ورودی ویدیو: ویدیوی دیجیتال HD-SDI یک طرفه، ویدیوی آنالوگ PAL یک طرفه
2. خروجی ویدئو: ویدئوی دیجیتال SDI یک طرفه
3. ارتباط: یک طرفه RS422
4. ولتاژ کاری: DC5V

1.3.5 پارامتر محیطی

1. دمای عملیاتی: -20ºC~+50ºC
2. دمای نگهداری: -30ºC~ 60ºC
3. ضد لرزش: GJB 150.16A-2009, A.2.3.11 the 21^خیابانکشتی کلاس
4. ضد باران: گیگابایت 4208-2008 IP67

1.3.6 پارامتر فیزیکی

1. بعد، ابعاد، اندازه: ≤Φ260mm×360mm (H)
2. رنگ: خاکستری سرمه ای
3. وزن: ≤20 کیلوگرم
4. ولتاژ کاری: DC24V
5. مصرف برق: ≤450W
6. نصب: دمپر مورد نیاز نیست.گیمبال به شدت با پایه متصل است.گیمبال دارای خط فارغ التحصیلی صفر در جهت آزیموت است.
   1. ترکیب سیستم

JH602-28015 EOSS برای قایق گشتی ارائه شده است که برای نظارت، ردیابی و تعیین موقعیت اهداف دریایی و هوایی استفاده می شود.در حالی که قایق گشتی در حال انجام ماموریت است، وضعیت گیمبال و ویدئو به عقب منتقل شده و در نرم افزار نمایش داده می شود.همچنین دستورات کنترلی توسط نرم افزار کاربر پسند به گیمبال فرستاده می شود تا عملیات و کنترل در زمان واقعی انجام شود.
سیستم کامل از گیمبال، جعبه الکترونیکی و نرم افزار عملیات و کنترل تشکیل شده است.

1. 1. گیمبال

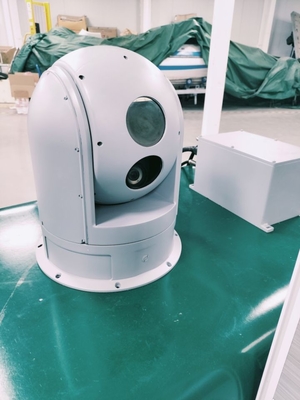

گیمبال یک واحد حسگر (کابینت نوری) است که به سکوی سروو تثبیت شده ژیروسکوپ دو محوره (ارتفاع و آزیموت) متصل می شود.واحد حسگر مجهز به یک دوربین حرارتی با وضوح بالا 640×512 MWIR با لنز زوم پیوسته 15 ~ 280 میلی متر و یک دوربین 1920 × 1080 HD در نور روز است که قادر به تشخیص، تشخیص، شناسایی و ردیابی هدف در روز و شب است.گیمبال با پایه با توجه به محیط عملی در بالای عرشه نصب می شود.
رابط خارجی کانکتور هوانوردی 26 پین است.

نقشه فیزیکی
