محل منبع: | چين |
نام تجاری: | JOHO |
گواهی: | ISO9001:2000 |
شماره مدل: | JH601-100 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | جعبه ایمنی سفارشی با چرخ |
زمان تحویل: | 5 ماه |
شرایط پرداخت: | T / T، L / C، D / P |
قابلیت ارائه: | 50set / year |
فن آوری: | مادون قرمز | سبک: | گیمبال |
---|---|---|---|
تایپ کنید: | گیمبال چند سنسوری | سنسور: | دوربین حرارتی MWIR خنک نشده دوربین HD نور روز برد یاب لیزری |
برنامه های کاربردی: | ناوبری، نظارت، هشدار اولیه | ژیرو تثبیت شد: | ژیروسکوپ |
استاندارد: | نظامی | ردیاب دوربین حرارتی LWIR میکروبولومتر FPA خنک نشده پیکسل: | 640*512 |
برجسته: | سیستم حرارتی الکتریکی نوری,سیستم های الکترواپتیکی,سیستم های تصویربرداری Eo Ir مادون قرمز |
سیستم JH601-100 مجهز به دوربین حرارتی بدون خنک کننده LWIR با وضوح بالا با لنز 100 میلی متری، دوربین نور روز و فاصله یاب لیزری 5 کیلومتری برای تشخیص، تشخیص، شناسایی، هدف گیری و برد هدف در روز و شب و همچنین ارائه تصاویر واقعی است. اطلاعات آزیموت هدف، ارتفاع، فاصله و ویدئو.تثبیتکننده ژیروسکوپ داخلی با دقت بالا، تثبیتکننده تصویر را در حالی که نگرش حامل تغییر میکند، فعال میکند.عملکرد از راه دور و محلی با توجه به کاربرد عملی می تواند به طور انعطاف پذیر تغییر کند.در حالت عملیات از راه دور، به عنوان بخشی از سیستم دفاعی کامل، تعیین هدف را از رایانه مأموریت دریافت می کند و مأموریت را اجرا می کند.در حالت عملیات محلی، برای ناوبری یا نظارت استفاده می شود.
کاربرد
برای جستجو، مشاهده، ردیابی و حمله به هدف با کنترل تطابق، ناوبری و هشدار اولیه برای وسیله نقلیه اعمال می شود.همچنین می تواند به عنوان دستیار ناوبری و هشدار برای وسیله نقلیه در طول شب عمل کند.
امکانات
1. ادغام چند سنسور (IR+TV+LRF)
2. الگوریتم ردیابی پیشرفته ردیابی و ردیابی حافظه در زمان واقعی را در صورت گم شدن موقت هدف فعال می کند.
3. مکانیزم 2 محوری 2 گیمبال، ساخته شده در تثبیت کننده ژیروسکوپ
4. اجزای استاندارد نظامی تا حد زیادی قابلیت اطمینان سیستم را بهبود می بخشد
5. محفظه آلیاژ آلومینیوم با استحکام فوق العاده و کاملا مهر و موم شده از عملکرد سیستم در هر محیط سخت اطمینان حاصل کنید
6. طراحی مدولار آسان برای تعمیر و به روز رسانی
7. HMI دوستانه برای عملیات آسان
مشخصات فنی
دوربین حرارتی | |
آشکارساز | میکروبولومتر FPA بدون خنک کننده LWIR |
پیکسل | 640x512 |
باند طیفی | 8μm~12μm |
FOV | 6.2 × 5.0 درجه (زوم الکترونیکی: 2×) |
فاصله کانونی | 100 میلی متر، F#: 1 |
دوربین نور روز | |
آشکارساز | 752*582، 1/3 اینچ سفید/سیاه CCD |
FOV | بزرگنمایی پیوسته 55.8 درجه در 2.1 درجه |
محدوده روشنایی | 200Lx ~ 105Lx |
برد یاب لیزری | |
طول موج | 1.06 میکرومتر |
محدوده | 300 متر تا 5 کیلومتر (دیدن 10 کیلومتر، هدف 8 متر * 2 متر) |
دقت اندازه گیری | ≤ ± 5 متر |
سروو | |
دقت تثبیت | ≤ 0.2mrad (1σ) |
محدوده جهت برجک | آزیموت: ± 180 درجه (0 درجه جهت کمان است).گام: 20- تا 75 درجه |
حداکثر سرعت زاویه برجک | |
آزیموت | ≥50 درجه در ثانیه |
گام صدا | ≥50 درجه در ثانیه |
فرمت سیگنال ویدیویی | استاندارد CCIR PAL B/W |
ارتباط | RS232 |
محیطی | |
محدوده دمای عملیاتی | -40ºC ~ +60ºC |
محدوده دمای ذخیره سازی | -40ºC ~ +65ºC |
قدرت | |
منبع تغذیه | DC 24V/15A، DC28V/15A |
مصرف برق | DC24: ≤350W DC28V: ≤420W |
فیزیکی | |

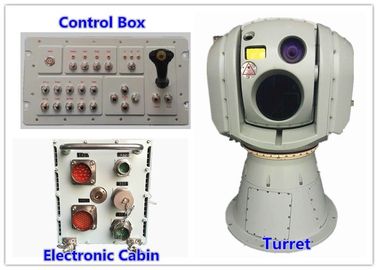

ابعاد (L×W×H) | برجک: Φ400×630mm کابینت الکترونیکی: 159x346.8x185.5 میلی متر جعبه کنترل: 364×200.5×137.5mm |
وزن | برجک: ≤70 کیلوگرم کابین الکترونیکی: ≤8.2 کیلوگرم جعبه کنترل: ≤1.2 کیلوگرم |
